拉擠玻璃鋼格柵

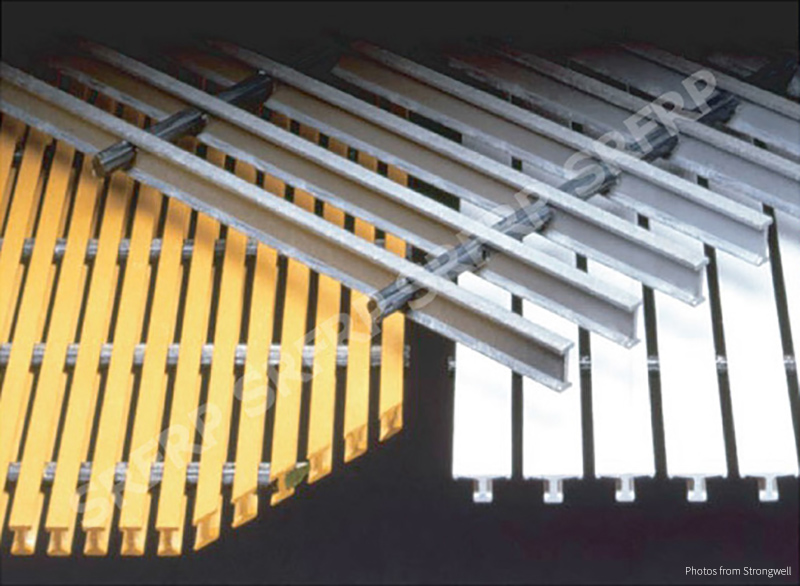

西格系列拉擠格柵采用拉擠工藝成型"I"或"T"型材作為承載件，特殊棒材座位連接穿桿，通過一定裝配工藝而制成的帶有空隙的板材，拉擠格柵表面帶有凹槽防滑或加粘防滑磨砂，并可按客戶要求粘覆菱形花紋平板或鋪砂平板封閉格柵，以用于防止細小物件掉落，水花外濺，異味揮發等特殊場合。

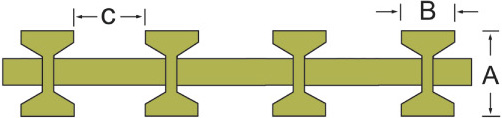

| 型 號 | 高度A(mm) | 上緣寬度B(mm) | 空隙寬度C(mm) | 空隙度 % | 理論重量(kg/㎡) |
| T1810 | 25 | 41 | 10 | 18 | 13.2 |
| T3510 | 25 | 41 | 22 | 35 | 11.2 |
| T3320 | 50 | 25 | 13 | 33 | 18.5 |
| T5020 | 50 | 25 | 25 | 50 | 15.5 |
| I4010 | 25 | 15 | 10 | 40 | 17.7 |
| I4015 | 38 | 15 | 10 | 40 | 22 |
| I5010 | 25 | 15 | 15 | 50 | 14.2 |
| I5015 | 38 | 15 | 15 | 50 | 19 |
| I6010 | 25 | 15 | 23 | 60 | 11.3 |
| I6015 | 38 | 15 | 23 | 60 | 16 |
| 跨距 |
|
250 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 | 10000 | 15000 |
| 610 | T1810 | 0.14 | 0.79 | 1.57 | 3.15 | 4.72 | 6.28 | 7.85 | － | － |
| I4010 | 0.20 | 0.43 | 0.84 | 1.68 | 2.50 | 3.40 | 4.22 | 7.90 | 12.60 | |
| I5015 | 0.08 | 0.18 | 0.40 | 0.75 | 1.20 | 1.50 | 1.85 | 3.71 | 5.56 | |
| I6015 | 0.13 | 0.23 | 0.48 | 0.71 | 1.40 | 1.90 | 2.31 | 4.65 | 6.96 | |
| T3320 | 0.05 | 0.10 | 0.20 | 0.41 | 0.61 | 0.81 | 1.05 | 2.03 | 3.05 | |
| T5020 | 0.08 | 0.15 | 0.28 | 0.53 | 0.82 | 1.10 | 1.38 | 2.72 | 4.10 | |
| 910 | T1810 | 1.83 | 3.68 | 7.32 | 14.63 | － | － | － | － | － |
| I4010 | 0.96 | 1.93 | 3.90 | 7.78 | 11.70 | － | － | － | － | |
| I5015 | 0.43 | 0.90 | 1.78 | 3.56 | 5.30 | 7.10 | 8.86 | － | － | |
| I6015 | 0.56 | 1.12 | 2.25 | 4.42 | 6.60 | 8.89 | 11.20 | － | － | |
| T3320 | 0.25 | 0.51 | 1.02 | 2.03 | 3.05 | 4.10 | 4.95 | 9.92 | － | |
| T5020 | 0.33 | 0.66 | 1.32 | 2.65 | 3.96 | 5.28 | 6.60 | － | － | |
| 1220 | T1810 | 5.46 | 10.92 | － | － | － | － | － | － | － |
| I4010 | 2.97 | 5.97 | 11.94 | － | － | － | － | － | － | |
| I5015 | 1.35 | 2.72 | 5.41 | 11.10 | － | － | － | － | － | |
| I6015 | 1.68 | 3.50 | 6.76 | 13.52 | － | － | － | － | － | |
| T3320 | 0.76 | 1.52 | 3.05 | 6.10 | 9.05 | － | － | － | － | |
| T5020 | 1.02 | 2.01 | 4.03 | 8.06 | － | － | － | － | － | |
| 1520 | T3320 | 1.78 | 3.56 | 7.12 | － | － | － | － | － | － |
| T5020 | 2.40 | 4.78 | 9.55 | － | － | － | － | － | － |
-

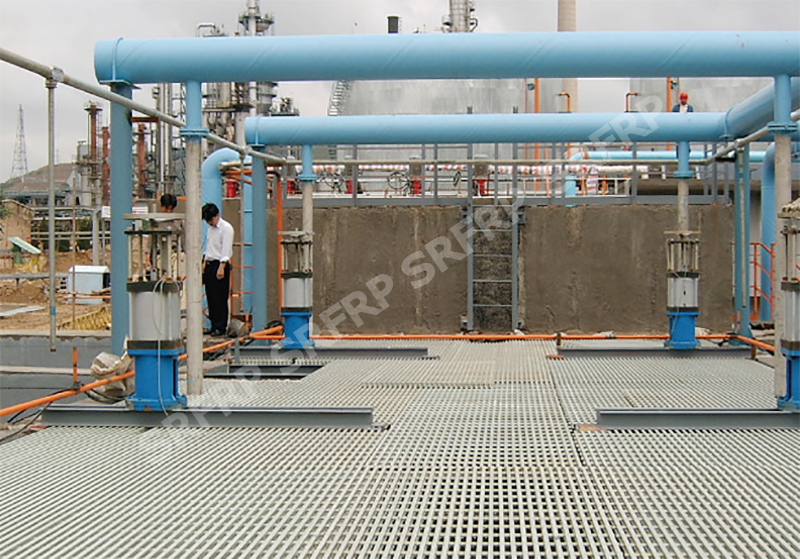

延安煉油廠污水處理場濾池用拉擠格柵 -

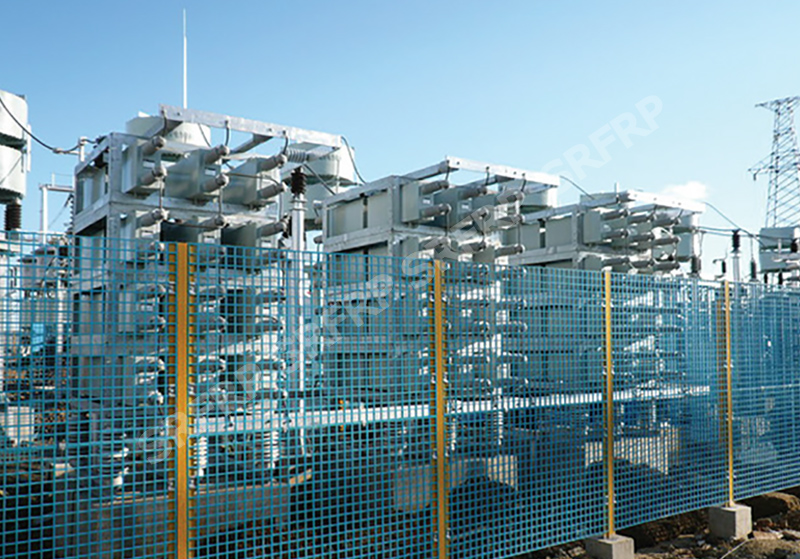

中俄黑河-換流站電力護欄 -

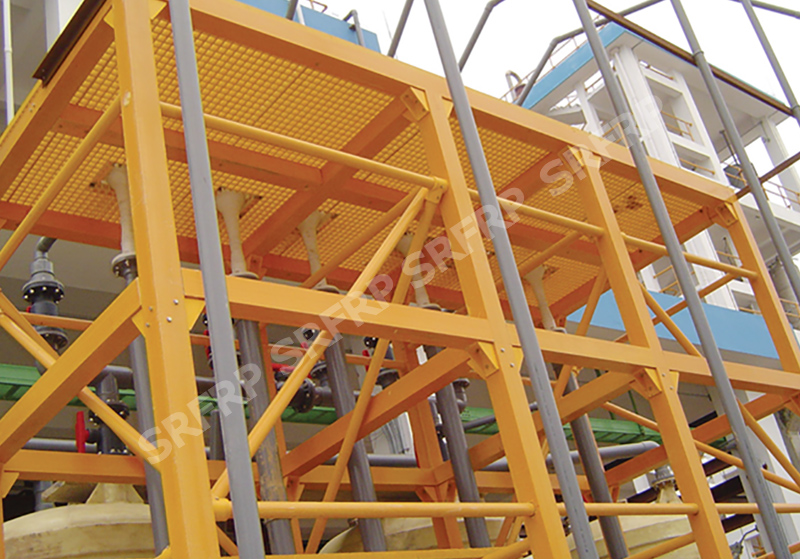

江蘇光明化工高度為4.5米全玻璃鋼結構框架平臺 -
